비디오폰 결선방법 문의

비디오폰을 연결하기 위해서는 인터폰 선과 전화선등을 먼저 찾아야 합니다.

그 인터폰이나 전화선을 아래의 결선도에 맞추어서 연결해주면 됩니다.

인터폰에 보시면 단자에 표시가 있습니다. 그 표시를 기준으로 결선하면 됩니다.

아래 그림은 참고로 보세요







출처:  http://cafe.daum.net/e32/9fdV/72?q=%BA%F1%B5%F0%BF%C0%C6%F9&re=1



---------

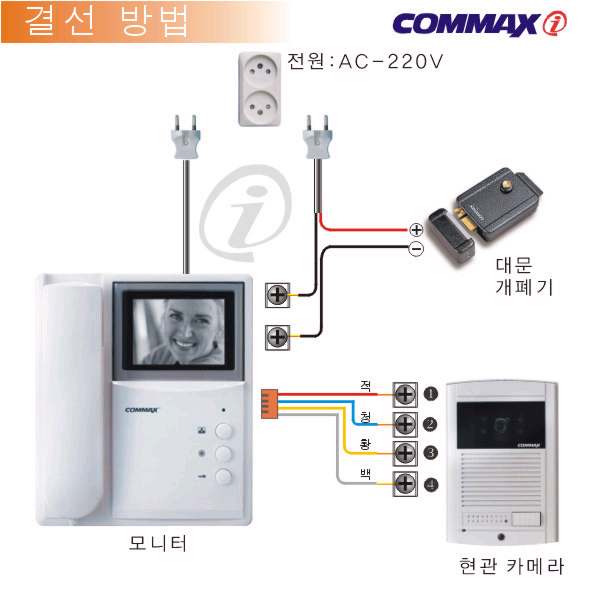

주택용 도어폰 결선도



도어폰 결선도 입니다

인터폰: 음성통화만 가능한제품 입니다. 제품에 수화기가 달려 있습니다. 인터컴:음성통화만 가능하며, 수화기가없는 hands-free방식입니다. 도어폰: 음성통화및 문열림 기능이 있습니다. 비디오폰: 도어폰기능에 영상확인이가능한 제품으로서 비디오도어폰 이라 칭하지만 일반적으로 비디오폰이라 표현 합니다. 홈오토 기기: 비디오폰 기능의 제품에 화재감지기/가스 감지기 /방범센서 등을 연동(연결)하여 사용가능한 제품입니다. 전화기능이 추가된 제품도 있습니다. 무인경비 시스템: 홈오토기기에 공동현관 카메라(로비폰)이 연동된 제품시스템을 말합니다. 아파트/빌라등의 다세대 거주공간에 경비실을 없애고 로비폰(공동현관 카메라)를 설치하는곳이 많습니다. 비밀번호를 이용하여 출입가능하므로 인원통제가 가능하며, 개별세대를 현관에서 호출하므로 영상확인을통한 방문객의 개별출입을 가능토록 하였습니다. 모자식 인터폰: 모(母)기와 자(子)기를 연결하여 사용하는 인터폰입니다. 모기와 자기는 서로호출가능하지만 자기끼리는 호출통화가 불가능합니다. 모기는 1개이며 자기는 다수연결하므로 관리실/독서실/병원등에서 주로 사용합니다. 개별2선의 배선이 특징입니다. 상호식 인터폰: 모자식인터폰과는 다르게 상호 동등한 기능으로 통화가능한 인터폰입니다. (A,B,C의 인터폰을 3개 연결하였을경우 모두 상대방을 호출할수있고 통화할수 있습니다. 공통배선이 특징입니다. 영상의 선명도(화질)의 차이점을 설명드리고자 합니다. 요즘들어 인터폰 판매업체가 증가하면서 가격경쟁이 심화 되었고, 초저가 판매에 몰두하며 저품질의 제품도 다수 유통되고 있습니다. 가격이 낮은제품은 영상화질에서 차이가 있을수있기에 안내드립니다. 일반적으로 비디오폰은 현관카메라의 영상입력모듈에의하여 영상이 모니터로 전송됩니다. 영상입력모듈은 CCD모듈이라 칭하는데, 화질이 선명하여 비디오폰의 사용에 매우 적합합니다. 최근들어 휴대폰 카메라등에 쓰이는 C-MOS모듈로 비디오폰을 제조하는 업체도 증가하고 있습니다. 이는 화질이 매우 떨어지는것이 특징입니다. C-MOS모듈을 비디오폰에 적용하는 이유는 제조원가를 낮추어 판매가를 인하하기 위함인데, 코맥스 제품은 C-MOS모듈을 절대 사용치 않으며, 가격이 약간 높지만 품질의 안정에 중점을 두었습니다. 디지털카메라와 휴대폰의 카메라 화질차이점을 기억하신다면 CCD모듈을 적용한 비디오폰 구입을 권장합니다. 설치와 관련하여 아래사항을 안내해 드립니다.. 본 제품의 설치비용은 제품가격에 포함되어 있지 않습니다. 그러므로 제품을 설치까지 원하시는분은 다음의 가격을 참조 바랍니다. 1. 비디오폰 설치비: 30,000원 2. 인터폰 설치비: 30,000원 3. 디지털 도어록 설치비: 30,000원 4. 홈오토 비디오폰 설치비: 50,000원 *비디오폰 & 인터폰은 구매하신 고객께서 직접설치하셔도 어려움이 없습니다. 설치에 필요한 자재는 제품에 동봉되어 있고 결선방법도 상세히 설명 되어 있습니다. 그러나 디지털도어록 및 홈오토 비디오폰은 설치전문가에게 의뢰하는것이 좋습니다. (타공/배선등이 복잡함) 출처:http://blog.daum.net/sjkisa/10815121?srchid=BR1http://blog.daum.net/sjkisa/10815121
